暖通风管的火灾自动报警设计
2016-12-14 03:12:55

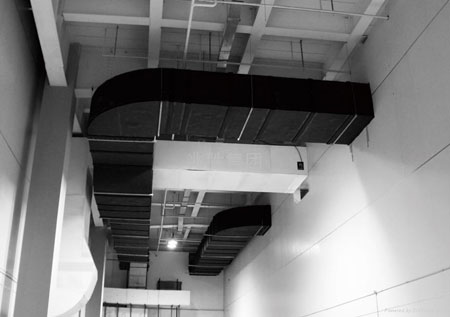

本文介绍的是暖通风管的火灾自动报警设计,目前越来越多的建筑不管是商业性的、工业性的、公共民用的都会使用到HVAC(暖通系统),主要将空气(冷、热、正常)按设计好的流量进行高效地输送以及分配。而风管是HVAC中最重要的一个组成部分。
图

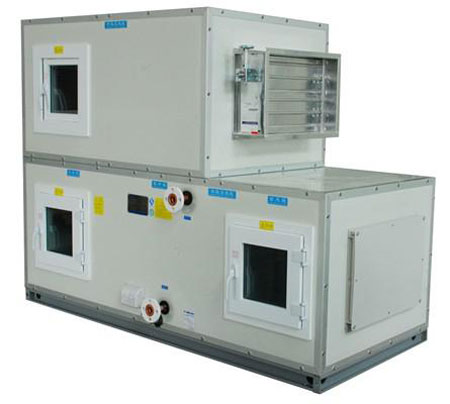

组合式空调,送风回风动力全靠它,送风管、回风管自然也接此设备上
然而在火灾发生的时候,产生的烟雾、有毒气体和火焰有可能沿着风管蔓延从而引起阻碍逃生、中毒和引发更大的火灾。火灾发生人员死亡大多数是由于缺氧窒息或者受烟气中毒的原因。火焰随着风管,也极易蔓延扩张。
为了阻止火焰以及烟气通过风管进行扩散,除了按照《建筑设计防火规范》和《高层民用建筑设计防火规范》中采用70°防火阀以及280°排烟阀外,实现风管的火灾探测和报警就具有很大的意义。
风管探测的难点,一是风管内环境恶例,有时是高湿度、冬暖夏冷,二是风管内有风速,传统探测器无法正常有效探测。风管探测就目前而言,已经具有成熟的解决方案。探测器可以避免安装在风管内部,而取样管探入风管内进行采样。就目前而言,探测器可以设置在组合空调柜本身内送风管道口处,可以探测由于风机、空调设备、电气线路故障或异常引起的火灾;可以设置在房间或区域内的回风管路中探测房间或区域的火灾;也可以设置在风管管路中间,联动控制阀门,阻止火灾通过风管蔓延。

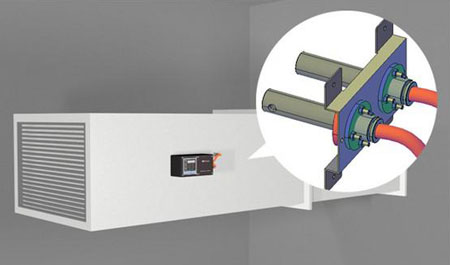

极早期空气采样烟雾探测器
上图是采用比较先进、灵敏度高的极早期空气采样烟雾探测器。微型的空气采样体积小、重量轻,可以直接配接毛细软管,施工比较方便快捷。毛细软管配接专门的风管采样头,这样即达到只有采样头是在风管内,而其余探测器主体可以安装在风管上或附近,避免了风管内的环境对探测器的影响。
由于采样头的特殊设计,极早期空气采样烟雾探测器是主动吸气探测、灵敏度高、参数可设定,以及配合探测器在管路中的安装位置,可以有效解决风速的问题。
风管如同经脉,连通各个部位,因此对风管的火灾探测尤为重要。其实风管探测技术包含众多学问,流体力学、消防工程技术、环境科学等等。做好了风管的火灾自动报警,无论对财产还是生命都有一份安全与保障。
